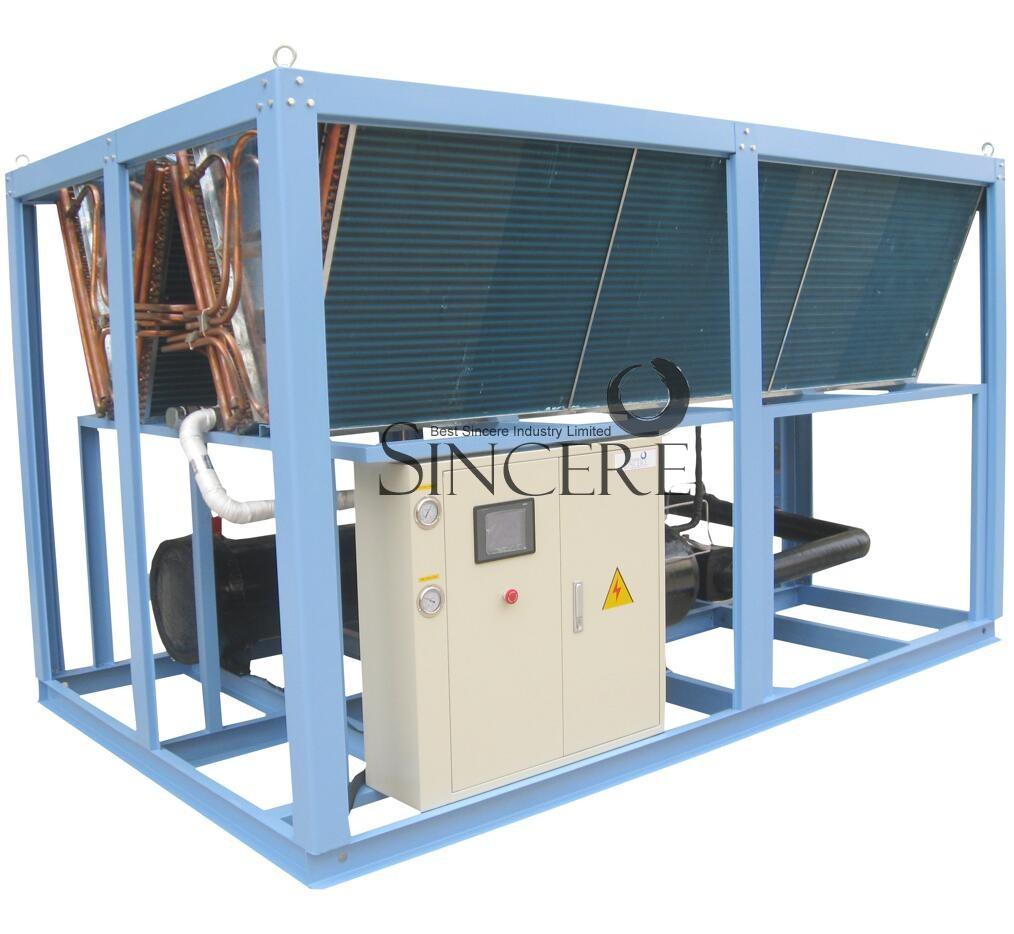

风冷螺杆式冷冻机组

Air cooled screw chiller-Single compressor:

型号 Model			SC—40-A	SC—40-A	SC—60-A	SC—70-A	SC—80-A	SC—100-A	SC—120-A
参数 Item
标准制冷量		kcal/h	88924	111714	128226	180600	213280	242520	290680
Nominal cooling capacity		kw	103.4	129.9	149.1	210	248	282	338
输入总功率		kw	44	54	64	84	99	115	135
Total Input power
最大运行电流		A	86	108	128	162	180	216	246
Max running current
电源Power			3PH - 380V 50HZ(200V/220V/415V 460V 50HZ/60HZ)
制冷剂	名称Type		R22(R407C)
Refrigerant	充注量	kg	28	35	43	53	60	72	86
	Charge volume
	控制方式		外平衡式热力膨胀阀Outside balance thermal expansion valve
	Control method
压缩机	类型Type		半封闭螺杆式Semi-hermetic screw
Compressor	功率Power	kw	36.2	44.9	54.1	70.1	84.6	96.4	116.2
	启动方式		Y-△
	Start-up mode
	能量调节范围	%	0-33%-66%-100% / 0-25%-50%-75%-100%
	Capacity control
蒸发器	类型Type		干式売管式(不锈钢板换式)Dry type shell and tube(SS plate heat exchanger)
Evaporator	冷冻水量	m³/h	18	23	26	36	43	50	60
	Chilled fluid flow
	进出水管径	Inch	3”	3”	3”	4”	4”	4”	5”
	Iniet/outiet pipe caliber
冷凝器	类型Type		空气冷却式高效铜管套铝片 Air cooled high-efficient inner threaded copper-tubing aluminum fin type
Condenser
风机	类型Type	m³/h	大功率轴流风机Low noise outer rotor
Fan	功率Power	kw	6.4	9	9	13.5	13.5	18	18
	Cooling air flow	m³/h	40000	51000	63000	80000	91000	105000	122000
安全保护装置			压缩机过热保护，机组过载保护装置，高低压力保护装置，防冻保护装置，电源逆相/缺相保护器,水流开关 Compressor over temperature , over current, high and low pressure, over temperature, flow switch, phase sequence, phase-missing, exhaust overheating, anti-freezing,etc
Safety protection
机槭尺寸	长 Length	mm	2200	2400	2400	3150	3150	4400	4400
Dimension	宽 Width	mm	1560	1760	2000	2140	2140	1890	2240
	高 Height	mm	2150	2180	2180	2200	2200	2420	2420
机组重量Net weight		kg	1300	1620	1930	2260	2420	2860	3250
运行重量Running weight		kg	1390	1870	2210	2420	2680	3020	3460

Air cooled screw chiller-Double compressor:

型号 Model			SC-100-A	SC -120-A	SC -150-A	SC-170-A	SC -200-A	SC-240-A
参数 Item
标准制冷置		kcal/h	223428	256452	361200	426560	485040	581360
Nominal cooling capacity		kw	250.8	298.2	420	496	564	676
输入总功率		kw	109	127	168	197	229	270
Total Input power
最大运行电流		A	251	267	357	460	536	596
Max running current
电源Power			3PH - 380V 50HZ(200V/220V/415V 460V 50HZ/60HZ)
制冷剂	名称Type		R22(R407C)
Refrigerant	充注量	kg	72	86	108	122	144	173
	Charge volume
	控制方式		外平衡式热力膨胀阀Outside balance thermal expansion valve
	Control method
压缩机	类型Type		半封闭螺杆式Semi-hermetic screw
Compressor	功率Power	kw	44.9x2	54.1 x 2	70.1 x 2	84.6x2	96.4x2	116.2 x 2
	启动方式		Y-△
	Start-up mode
	能量调节范围	%	0-33%-66%-100% / 0-25%-50%-75%-100%
	Capacity control
蒸发器	类型Type		干式壳管式(不锈钢板换式)Dry type Shell and tube
Evaporator	冷冻水量	m³/h	46	52	71	86	100	117
	Chilled fluid flow
	进出水管径	Inch	4”	5”	5”	6”	6”	6”
	Iniet/outiet pipe caliber
冷凝器	类型Type		空气冷却式高效铜管套铭片 Air cooled high-efficient inner threaded copper-tubing aluminum fin type
Condenser
风机	类型Type	m³/h	大功率轴流风机Low noise outer rotor
Fan	功率Power	kw	18	18	27	27	36	36
	Cooling afr flow	m³/h	105000	122000	155000	175000	205000	250000
安全保护装置			压缩机过热保护，机组过载保护装置，高低压力保护装置，防冻保护装置.电源逆相/缺相保护器.水流开关 Compressor over temperature , over current, high and low pressure, over temperature，flow switch， phase sequence, phase-missing, exhaust overheating, anti-freezing,etc
Safety protection
机槭尺寸	长 Length	mm	4400	4400	3150	3150	4400	4400
Dimension	宽 Width	mm	1890	2240	4200	4200	3740	4440
	高 Height	mm	2720	2720	2200	2200	2420	2420
机组重量Net weight		kg	3340	3850	4200	4450	4850	5300
运行重量Running weight		kg	3540	4120	4430	4680	5120	5630

争辉工业有限公司

风冷螺杆式冷冻机组
